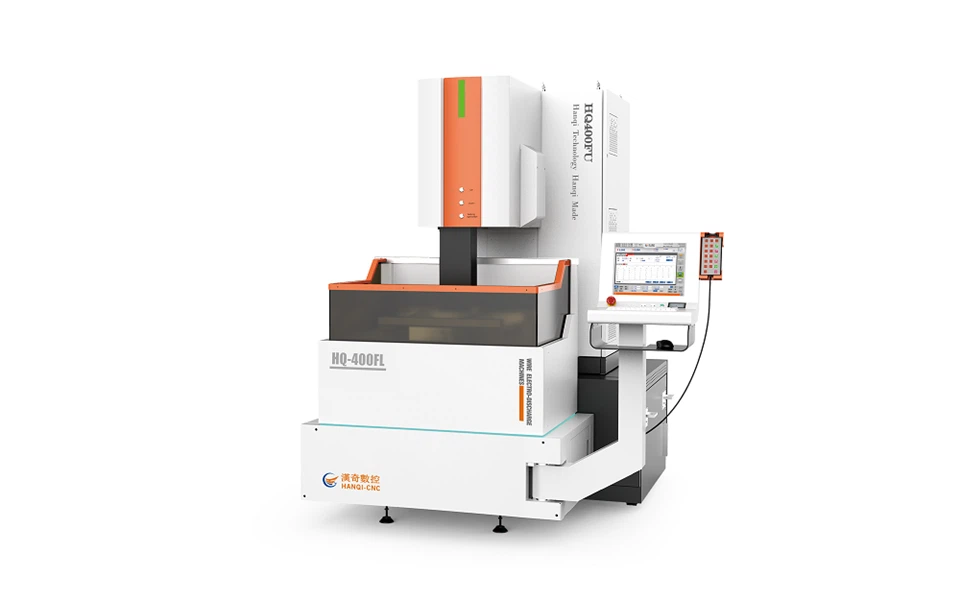

Máquina de corte EDM com motor linear

1. Elevação do motor do tanque de líquido

2. Tecnologia de controle de motor linear

3. Perda de fio de molibdênio ultrabaixa

4. 150000mm² Sem perda de fio, mais ecológico

5. (Condição de corte: 9000 mm²/ H|fluido de corte à base de água|aço|altura da peça de trabalho 60 mm)

6. Eficiência máxima de corte: superior a 300 mm²/min ou superior

7. Rugosidade superficial ótima: Ra Menor ou igual a 0.5 μ M

8. Precisão de usinagem ideal: ± 3um (tamanho absoluto)

9. Estrutura do eixo UV de nível de filamento lento

10. Controle servo completo de cinco eixos

11. Estrutura integrada de toda a máquina

12. Suporte à programação de código G

13. Usando fio de molibdênio para processar peças de trabalho

1. Peças fundidas do mesmo grau na indústria de máquinas-ferramentas suíça, estrutura tipo C (HT250)

2. O eixo XY usa trilhos-guia Taiwan HIWIN P-grade

3. Eixo X e Y sem estrutura de parafuso, usando estrutura de motor linear, uso a longo prazo sem perdas (personalizado por Hanqi)

4. O eixo UV usa trilho-guia de parafuso de avanço de nível C3 da Taiwan HIWIN

5. Os eixos X, Y, U e V são controlados por servo motores (motores e drivers Panasonic)

6. O eixo Z também é controlado por um servo motor (motor e driver personalizados Hanqi)

7. Sistema de lubrificação automática para trilho guia de parafuso (bomba de lubrificação automática)

8. Estrutura de elevação de tanque de líquido patenteada (personalizada pela Hanqi)

Estrutura de corte cônico de 9. ± 12 graus

10. Bancada antiferrugem e anticorrosão (personalizada pela Hanqi)

11. O sistema Windows 7 é equipado com um sistema CNC desenvolvido de forma independente pela Hanqi

12. Computador de controle industrial integrado (personalizado pela Hanqi)

13. A estação de operação do computador pode girar 90 graus para fácil operação

14. Luz tricolor LED incorporada (design exclusivo, maior vida útil)

15. Design integrado do armário elétrico principal e do tanque de água (com uma pegada menor)

16. Circuito de usinagem de descarga desenvolvido de forma independente pela Hanqi

1) O presidente trabalhou na Fábrica de Máquinas-Ferramentas Hanchuan na China (1986-2005), com foco na área de usinagem elétrica por quase 40 anos;

2) A empresa foi fundada em 2005, com sua fábrica localizada na Zona de Alta Tecnologia de Suzhou, China, cobrindo uma área de 20.000 metros²;

3) É uma empresa de alta tecnologia na província de Jiangsu e uma empresa especializada, refinada e inovadora na província de Jiangsu;

4) Com mais de 80 funcionários e quase 20 profissionais de pesquisa e desenvolvimento, é uma empresa voltada para a produção de pesquisa e desenvolvimento;

5) Implementar o sistema de gestão da qualidade ISO9001 e utilizar o sistema de três coordenadas Carl Zeiss para testes de precisão de componentes de máquinas-ferramentas;

6) Em 2016, nos envolvemos em cooperação de produtos com a Beijing Agie Charmilles Industrial Electronics Co., Ltd;

O que é usinagem EDM?

Usinagem por descarga elétrica, EDM, é um processo de fabricação onde o material é removido de uma peça de trabalho usando uma sequência rápida de descargas de corrente elétrica entre eletrodos submersos em um líquido dielétrico. O processo é usado para fabricar peças que são impossíveis de usinar. Como a EDM não usa força mecânica para remover material, ela é considerada não tradicional.

EDM é um processo excepcionalmente preciso que é ideal para formar formas complexas e intrincadas e é capaz de moldar metais duros como titânio. Os materiais moldados usando EDM devem ser eletricamente condutores para que o processo seja bem-sucedido.

O eletrodo da peça de trabalho, ânodo, de uma máquina EDM é conectado ao terminal positivo de uma fonte de alimentação CC, enquanto o eletrodo da ferramenta, cátodo, é conectado ao terminal negativo. Os eletrodos são submersos no fluido dielétrico e separados pela centelha. A centelha gera calor eletrotérmico extremo na zona da centelha, que derrete e vaporiza partes da superfície da peça de trabalho, um processo conhecido como erosão por centelha.

O processo de usinagem de fio EDM, uma alternativa à usinagem EDM sinker, funciona muito como uma serra de fita para madeira usando um fio para o processo de corte. O fio, feito de cobre ou latão, tem uma descarga elétrica de alta voltagem passada por ele que torna possível que o fio corte a espessura da peça de trabalho.

O fio na usinagem de fio EDM cria uma faísca em água deionizada onde a condutividade é controlada com precisão. A água resfria o material e lava o material removido com fluido dielétrico limpo sendo constantemente bombeado para o processo para lavar o excesso de resíduos.

As temperaturas extremas do processo EDM removem rapidamente o excesso de material da peça de trabalho por vaporização e derretimento ou erosão por faísca. O metal fundido é parcialmente removido. À medida que o potencial elétrico é retirado, o canal de plasma não é mais sustentado e gera pressão ou ondas de choque à medida que entra em colapso. Isso evacua o material fundido, formando uma cratera de material que é removido ao redor do local da faísca.

O material é removido pela formação de ondas de choque à medida que o canal de plasma colapsa devido à descontinuação do potencial elétrico, onde o material de trabalho é tornado positivo e a ferramenta negativa. À medida que os elétrons atingem a peça de trabalho, crateras são formadas pelo aquecimento, derretimento e remoção do material à medida que íons positivos atingem a ferramenta, resultando em desgaste da ferramenta.

A usinagem por descarga elétrica requer uma grande quantidade de energia. Os geradores usados ​​para o processo devem ser capazes de fornecer a energia necessária para que o processo funcione de forma eficiente e bem-sucedida. Eles são selecionados de acordo com sua capacidade de gerar os parâmetros de energia do processo.

As máquinas-ferramentas EDM (DIE SINKER)/WIRE EDM são amplamente utilizadas em vários setores, como eletrodomésticos digitais, fabricação automotiva, equipamentos médicos, embalagens de semicondutores, indústria de moldes, aeroespacial, indústria de alumínio, acessórios para banheiro, fabricação militar, etc.

SUZHOU HANQI CNC EQUIPMENT CO.,LTD.foi fundada em 2005, especializando-se na produção e personalização de várias máquinas de descarga elétrica CNC de precisão (EDM) e máquinas de corte CNC de fio EDM (WEDM) por mais de 30 anos. As fundições de máquinas-ferramentas, assim como a marca suíça, passaram por todas as principais inspeções de componentes usando o testador de coordenadas Zeiss alemão e colaboraram com a tecnologia suíça para garantir a precisão e a estabilidade das máquinas EDM. As máquinas CNC Hanqi (EDM/WEDM) são amplamente utilizadas em vários setores, incluindo fabricação de moldes, fabricação automotiva, tecnologia de chips, equipamentos médicos, eletrônicos, elétricos, hardware, plásticos, etc. A Hanqi CNC cooperou com várias marcas de renome mundial, incluindo THK, Philips, Siemens, Panasonic, HIWIN, PMI, NSK, BYD, GCL, Chint, MIDEA, Mitsubishi Electric, GREE, GIANT, Zhongwang, FAGOR, FUJI, SAIC GM, CATL, Konka, Galanz, LUXSHARE ICT, Foxconn, FANUC, KNUTH etc. Nossa fábrica possui certificações internacionais relevantes, como ISO9001, IS014001, CE, UL, ETL, etc. Nossos produtos têm alta relação custo-benefício e foram exportados para mais de 30 países e regiões ao redor do mundo. Com máquinas-ferramentas de alta qualidade e alta precisão (líderes do setor em precisão de usinagem MS-WEDM/EDM), podemos processar componentes muito complexos e fomos favorecidos por clientes de vários países, acumulando assim um grande número de clientes cooperativos de longo prazo, nacionais e estrangeiros de alta qualidade.
